Moldex3D R11.0功能大升级 简易仿真3D冷却水路

in 产品技巧 on 2 月 20, 2012

从Moldex3D R11.0 开始,可以预测3D水路中的冷却性质,并可在eDesign中模拟非圆形截面冷却水路。新版Moldex3D R11.0针对3D冷却水路提供多项功能升级,大幅改善冷却系统设计!

eDesign 项目支持汇入3D冷却水路

Moldex3D Designer 提供eDesign使用者一个非常直觉性的3D水路建置接口,汇入3D冷却水路的步骤如下:

1. 汇入模型和水路

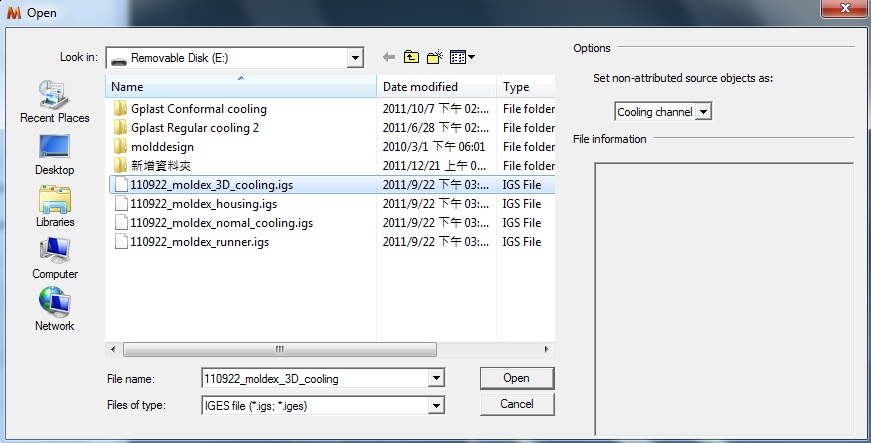

2. 点击”Import (汇入)”图示。支援的文件类型有.stl, .iges, and .stp。如果档案没有表面网格(如:.stl 档案),程序会自动撷取表面,请记得将属性设为“冷却水路”。



3. 蓝色部分为汇入的冷却水路,现在我们可以很轻松地在eDesign建置非圆形水路,其余定义属性步骤则照旧。

Solid 项目支持预测3D 冷却性质

另一方面,Moldex3D Mesh 提供一个非常弹性的方式,能在Solid项目中设计复杂水路。步骤如下:

1. 产生冷却系统网格

2. 导出Solid 模型

3. 在Moldex3D 制程设定中的计算机参数 (computation parameter),在Cooling channel analysis by下设定“Run 3D solid cooling channel analysis”。

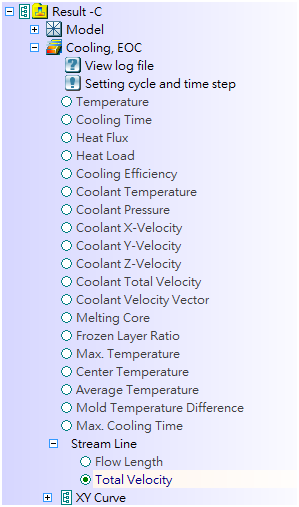

4. 从分析结果中可以了解冷却压力、温度以及速度。
