在多材质射出成型和嵌件成型上，产生和定义各对象及其接口之网格往往需要耗费大量时间。 针对这点，Moldex3D eDesign提供十分有效的网格解决方案，可以模拟多材质射出成型时自动生成的各组件实体网格以及组件间的接口网格，大幅省却连接接口网格节点的时间。

除此之外，Moldex3D 可以考虑多材质成型时各材质间的热流行为对耦合变形行为的影响，如：第二射熔胶的高温对第一射材料的再熔融现象。不同于其他CAE软件只能计算单一材质翘曲值，Moldex3D 可以进行全面模拟计算，让使用者体验更真实的多材质成型模拟。

以下为模拟多材质射出成型网格产生的基础教学：

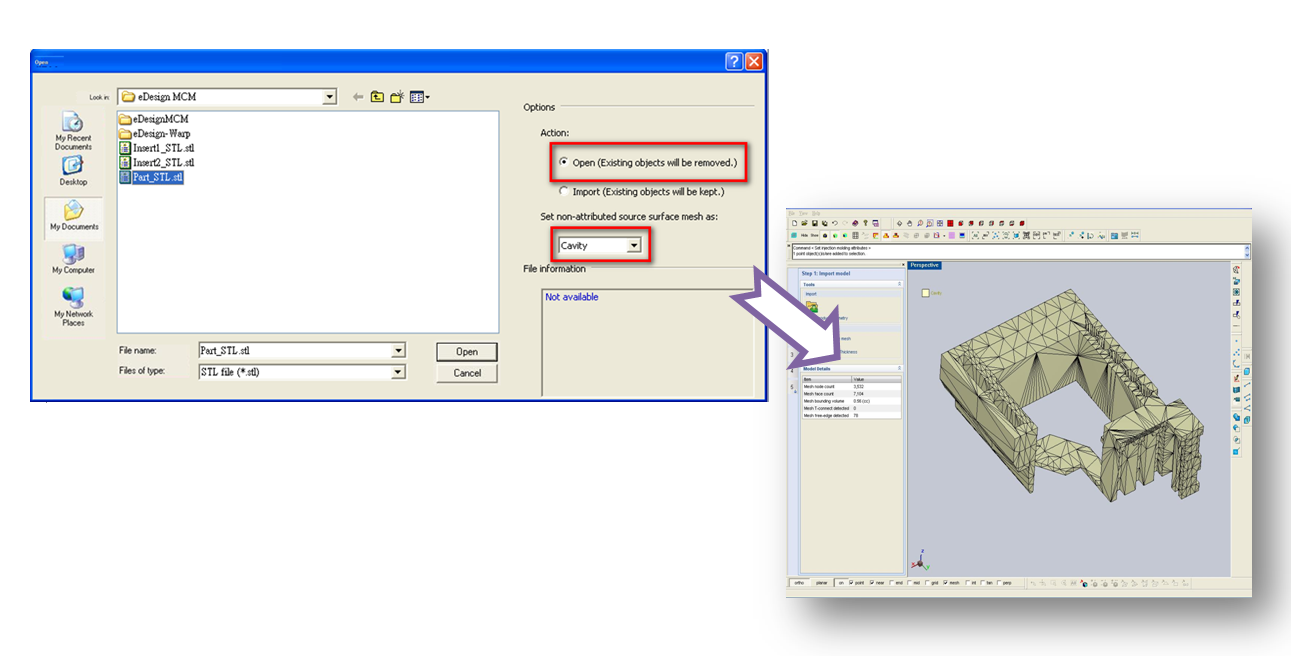

STEP 1. 打开塑件主体几何的STL文件及选取Cavity 为对象属性

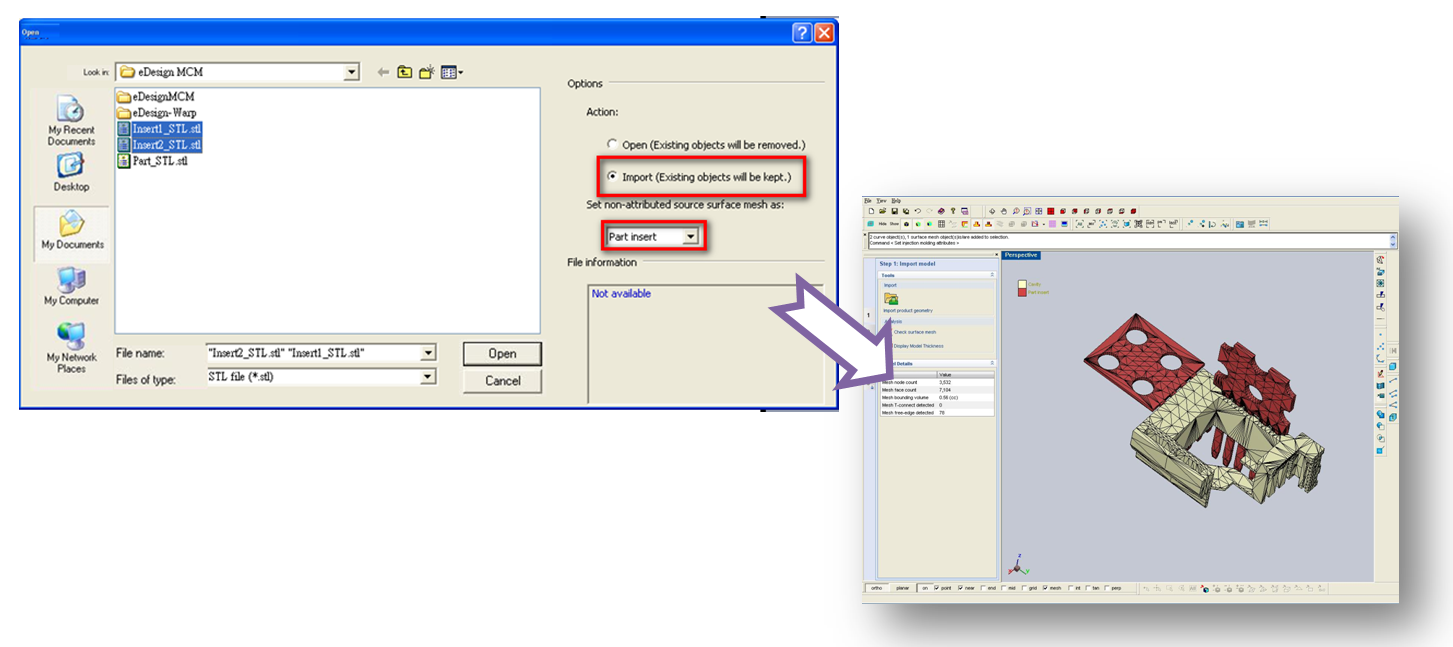

STEP 2. 汇入嵌件模型并定义属性为嵌件

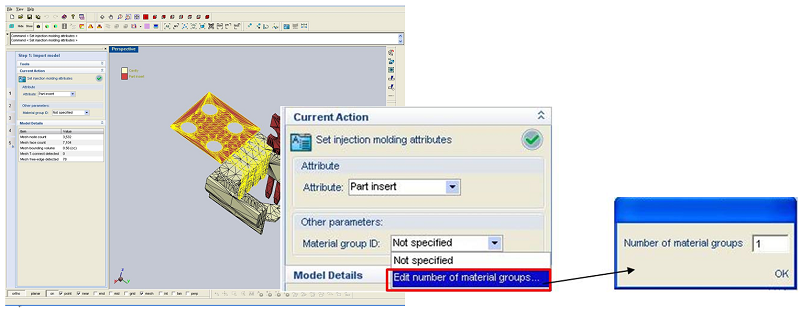

STEP 3. 指定第一个嵌件为第一个材料群组

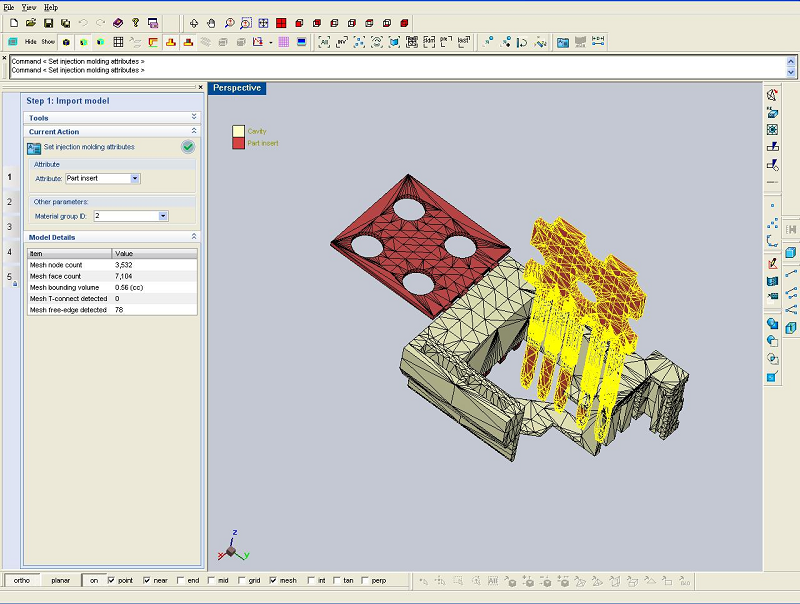

STEP 4. 指定第二个嵌件为第二个材料群组

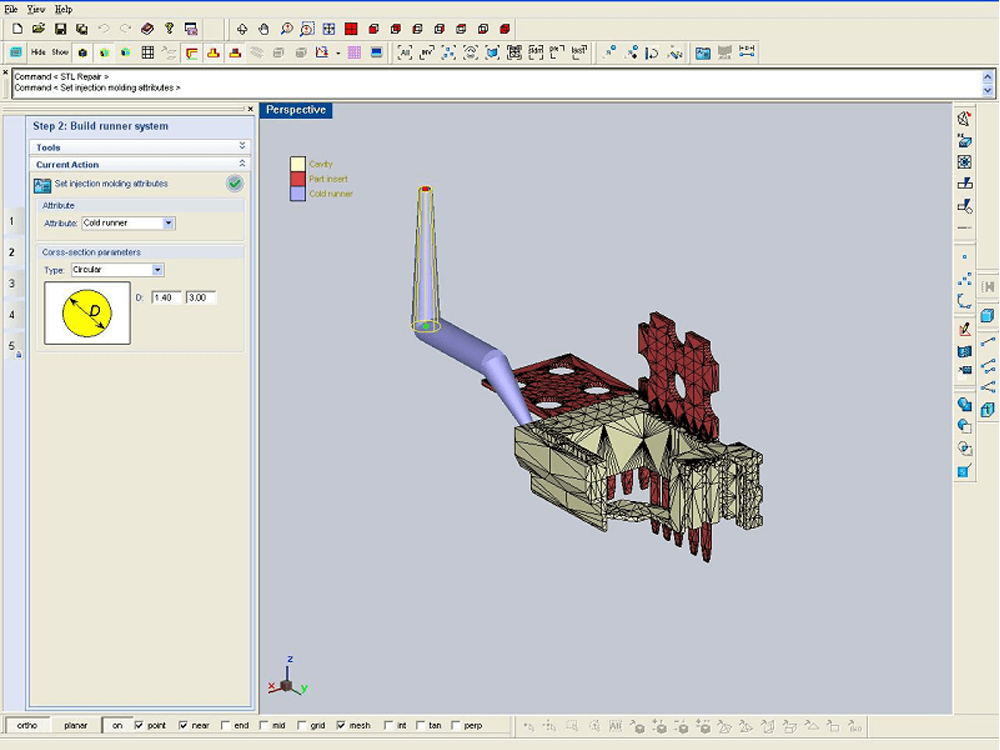

STEP 5. 点击Set melt entrance / Build runner

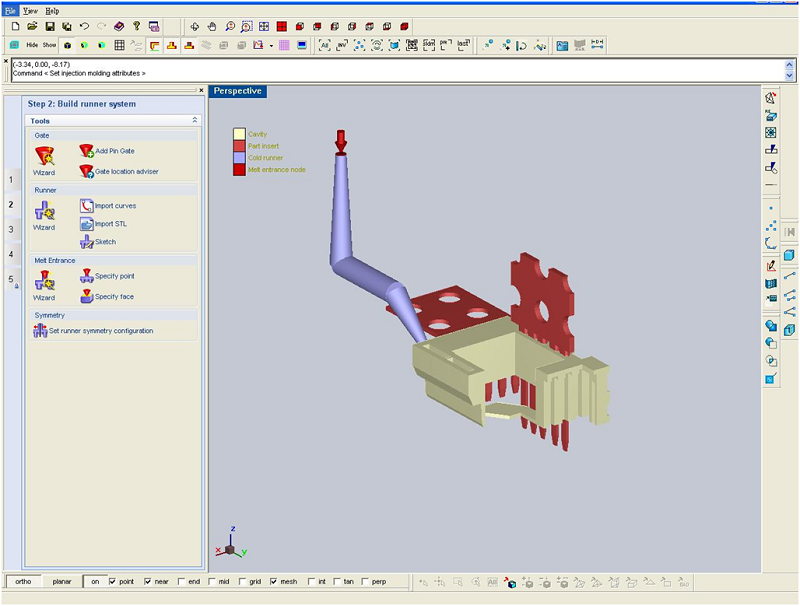

STEP 6. 点选 来设定进浇口，如下图所示

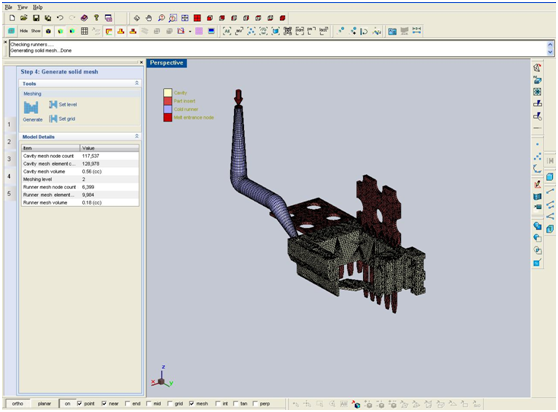

STEP 7. 在工作区中，点选Create solid mesh，接着点击 以建立网格，如下所示
