Moldex3D汇入曲线快速设定逃气

in 产品技巧 on 11 月 01, 2018

Moldex3D前处理工具提供使用者进行逃气设定。逃气的主要目的是防止射出成型过程产生的气体无法排出,而引起严重的成型问题,例如焦痕、毛边、短射、包封、表面缺陷或是严重体积收缩等等。

Moldex3D的「汇入曲线设定逃气」功能跳脱了以往须手动选取逃气边界之不便,提供了更便利且简单的逃气设定步骤,为使用者省下大量时间,并能有效降低操作上的失误,以达到更快速调整设变的需求。此功能只需以下步骤即完成逃气设定:预先绘制逃气曲线→设置Moldex3D项目→设置计算参数→逃气设定(汇入曲线)→储存并完成。以下将依序说明如何在Moldex3D Designer快速且有效地完成逃气设定。

步骤 1 在Moldex3D计算参数中,点击进阶选项并切换到逃气页签。

步骤 2 勾选逃气分析并点击设定启动设定逃气边界工作接口。

步骤 3 点击汇入曲线后选择逃气边界曲线并汇入。

注:需要预先制作逃气曲线(IGES/STEP文件)

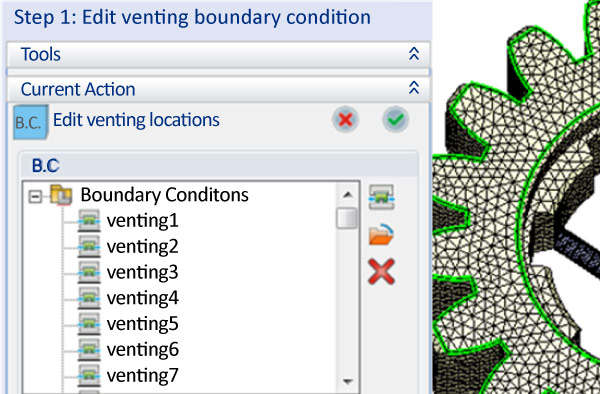

步骤 4 检查汇入的逃气边界条件是否已正确列出并出现在显示窗口中。点击确定并确认完成边界条件设置。

步骤 5 完成边界条件设置后,计算参数中的逃气边界条件选项将会自动勾选,在完成其他设置后可执行分析。

步骤 6 分析完成后,可看出在逃气分析勾选的情况下,有无逃气边界对于流动模式会有显著的影响。
