Moldex3D 异型水路设计验证以及3D冷却分析功能

in Top Story on 二月 14, 2012

在过去几十年,为了迎合高质量和低成本的需求,射出模流技术不断推新出陈,而在成型制程中,冷却是掌控质量和周期最重要的阶段,因此,如何设计有效的冷却系统成为一大关键。在众多冷却解决方案中,异型水路因有效精简成本和缩短冷却时间而获得业界青睐。

CAE软件可以成功评估冷却水路设计,并在设计初期即验证潜在设计瑕疵。举例来说,在冷却水路中的压力、温度以及流速…等物理性质能以三维模拟呈现。使用者可以根据分析结果追溯设计瑕疵根源,此外,透过评估冷却时间功能,用户可以了解周期时间对冷却系统的影响。

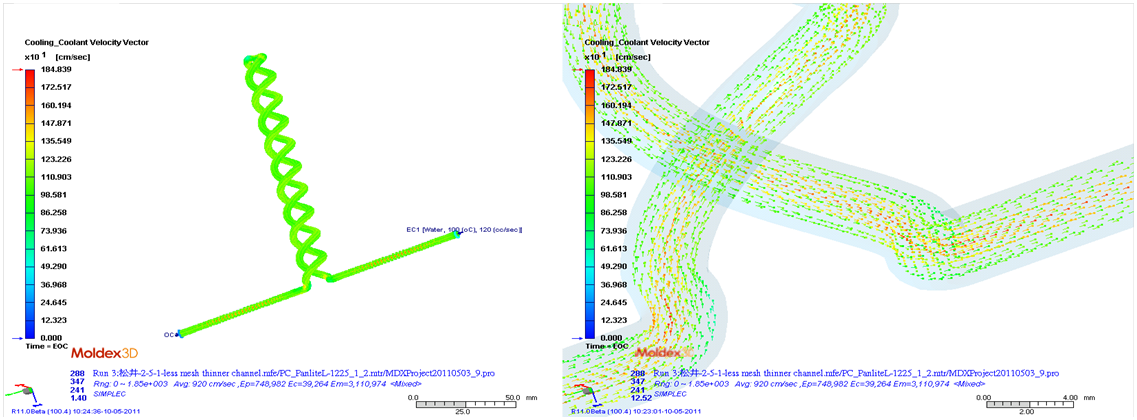

图一 双螺旋冷却水路内的速度向量分布

Moldex3D 具备模拟水路内流动的先进技术,产品设计者和模具开发者可以利用检视流线与速度向量等结果以达到设计优化。图一显示在双螺旋冷却水路内的速度向量分布,图二显示文件板冷却系统内的流线分布。所有的分析结果皆以三维呈现,传达更真实的信息。更多关于Moldex3D异型水路的实际案例以及深入介绍,请至Moldex3D官方网站

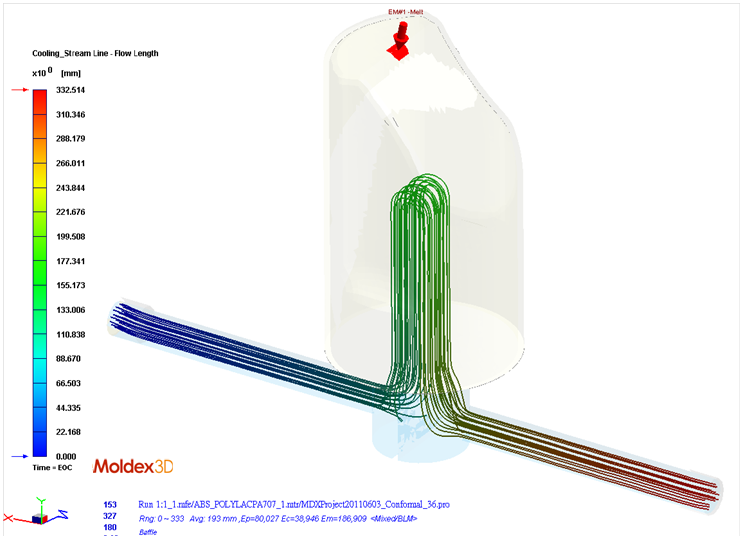

图二 档板冷却系统内的流线分布
