BLM (Boundary Layer Mesh)

边界层网格(Boundary Layer Mesh, BLM)非常适用于射出成型模流分析的网格技术。在Moldex3D中可以使用BLM (Boundary Layer Mesh)产生器进行实体网格的建立,而其产生出来的网格称为BLM (Boundary Layer Mesh)。相关的BLM (Boundary Layer Mesh)参数都有提供接口让用户可以依照需求进行调整,例如网格尺寸、边界网格层数、边界层偏移量…等。强大的网格产生引擎允许用户套用不同的网格型态到不同的属性,包含塑件、嵌件、流道、冷却水管。其中在BLM (Boundary Layer Mesh)所支持的网格型态有纯四面体(Tetra)及边界层网格(BLM) 1~5层。在使用默认值的情况下,程序会自动决定合适的表面网格尺寸,然后产生三层的菱柱体(Prismatic)网格,最后使用四面体(tetrahedral)网格填满剩余的内部空间。如预期的结果下,实体网格在厚度方向的网格层数最少会有7层,且依需求最多可调至厚度方向11层进行更准确的分析。

Different BLM Parameter Settings

不同边界层网格的参数设定

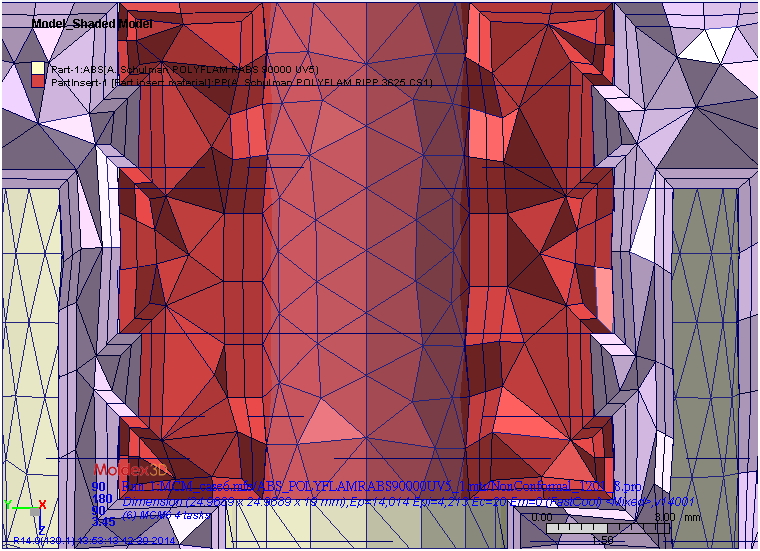

在模座与多材质成型(multi-component molding, MCM)模拟的应用中,在塑件与嵌件等交界面上的实体网格节点是允许没有连结在一起的,并且可进行标准的全分析模拟,包含充填、保压、冷却与翘曲。使用者可以缩短在网格前处理上的操作与时间,而交界面上的结果连续性则由求解器自行处理。
