Studio

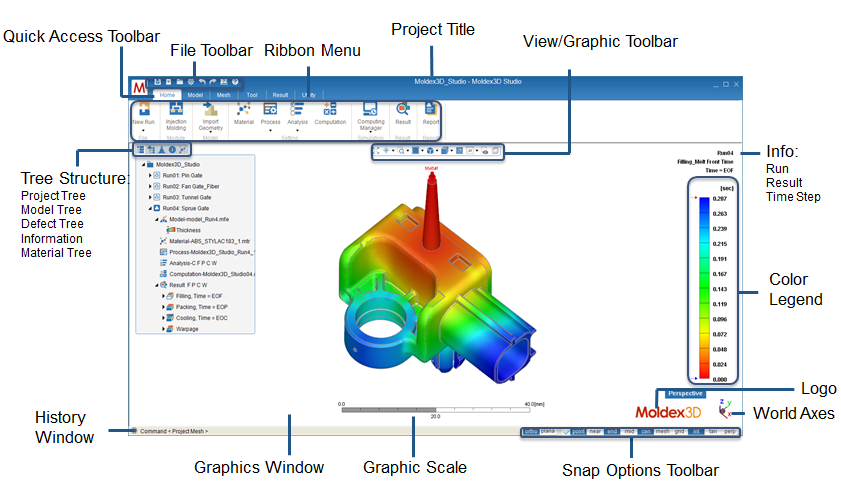

Moldex3D Studio是全新整合式的分析平台。透过Ribbon直觉式界面操作,用户可以在一个平台上完成所有模拟工作。清晰的按键设计可以快速完成和修改模型网格,再经过求解器计算,分析结果可直接显示在画面上。此外,在网格型态选择上可以依照用户需求实时切换eDesign或BLM;而BLM网格也可以选择生成Tetra四面体网格或边界层网格。 因此透过Studio,使用者可以更有效地生成产品实体网格,并且在完成网格后不需更换界面,直接进行F / P / C / W分析计算。如此友善的使用界面,更提供四大树状分层列表方便使用者操作及管理:

  • 模型树Model Tree:条列所有模型零组件。用户可以透过按钮选择「单一零件」或「群组对象」。
  • 缺陷树Defect Tree:显示所有缺陷项目与网格数量,并可以轻松选择缺陷项目显示定位和修复。
  • 专案树Defect Tree:使用者可以检视所有与项目分析相关的网格、材料、成型条件和模拟结果等内容。
  • 材料树Material Tree:让用户能指定对象与嵌件的材料。

客制化结果检视

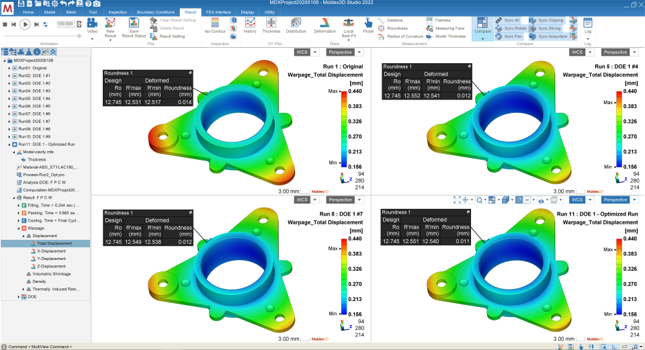

Studio提供结果比较功能,用户能够快速查看不同分析组别中的结果差异;并且比较画面还可以选择使用个别或同步控制。

混合式流道

混合式流道支持几何定义流道和线定义流道的串连生成实体网格,此类型流道多半使用线定义流道搭接几何定义浇口。其线定义流道实体网格为Hexa或Prism;几何流道则产生为边界层网格(Boundary Layer Mesh)。

3Dconnexion SpaceMouse

支援3DconnexionSpaceMouse转动Model, Undo/Redo/Fit to Window

习惯使用3D Space Mouse的使用者可维持既有习惯操作Studio。
