第二名2015GITA_b02

通腾科技(TomTom)

解决玻纤材料之翘曲变形成功案例: 大型连结车卫星导航机车架

挑战

大型连结车卫星导航车架之前盖使用尼龙加50%玻纤材质,射出成型过程中遭遇塑件翘曲变形,调整成型参数无法有效掌控变形,采用整形治具后,制程稳定性与良率成为隐忧,与后盖之组配产生过大的间隙,超出所定义之外观规范(需小于0.3mm)。


解决方案

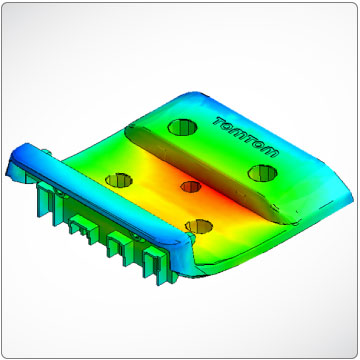

通腾科技利用Moldex3D 模流分析探究翘曲变形之贡献因子,进而优化产品与模具设计有效降低翘曲变形,不仅成功解决产品之组装与外观问题,也降低开发期间之修模成本。


效益

  • 产品前后盖组装间隙从原始2.3mm 降低至小于0.3mm
  • 有效改善外观,且降低螺丝锁覆力道,减低组装风险
  • 良率也从原先使用整形治具55%提升至92%
