Moldex3D边界层网格(Boundary Layer Mesh, BLM)是非常适用于射出成型模流分析的网格技术。它的实体网格建构包含两种网格型态：四面体(Tetra)网格及多层边界层网格(BLM)，以接近模腔表面的流动及热传行为。Moldex3D BLM实体网格在厚度方向的确保网格层数，可依需求调整，使用者可以藉由调高层数来进行更准确的分析。强大的网格产生引擎允许用户套用不同的网格型态到不同的属性，包含塑件、流道、嵌件及冷却水路等。
Moldex3D在相关的BLM参数都有提供接口让用户可以依照需求进行调整，例如网格尺寸、边界网格层数、边界层偏移量……等。此外，针对不同的网格参数，均提供能应对一般案例需求的默认值。但如果想观察进阶现象，建议可根据模型特性来修改网格参数。以下将说明如何针对不同的情形来设定BLM网格参数。
步骤1 在Moldex3D Designer 里准备好所有的模型对象后，在软件中的步骤4直接点击生成，以预设参数开始建构实体网格，或点击修改洒点及设定网格参数来调整洒点密度及BLM网格参数设定。
注： 如果是在Moldex3D Studio，则对应的功能是网格页签中的洒点及网格参数。
进入修改洒点及BLM网格参数工作区
步骤2.1 在开始洒点时，首先设定整体的网格尺寸，或保留Moldex3D根据模型大小所提供的默认值。点击套用来预览洒点结果，再点击OK继续设定局部洒点加密。选择一对象的边并以段数或网格尺寸(平均每段长度)来指定洒点密度，再按下输入以显示结果。

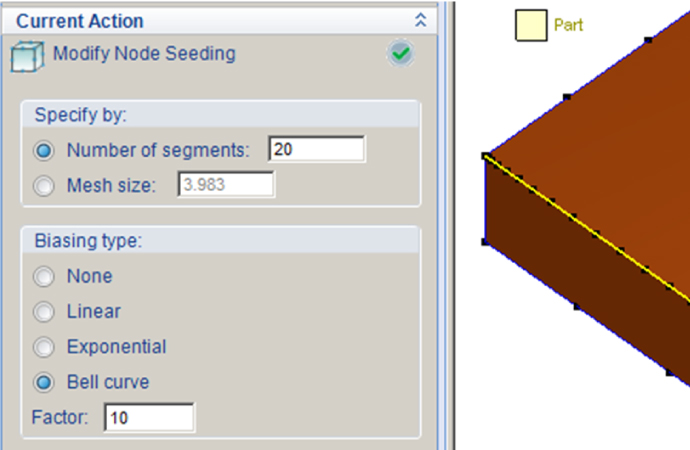

注：在渐变方式栏，可以调整参数设定不均匀洒点来更进一步在边上局部加密。
针对边局部加密及设置不均匀洒点
步骤2.2 建议特别在有较复杂流动行为的地方及对部分对象属性加密洒点。较常见须加密的属性及区域之建议洒点参数如下：
| 属性/区域 | 建议最小段数 |
| 进浇口(圆周) | 24 |
| 针点浇口(圆周) | 40 |
| 侧边浇口(短边) | 7 |
| 扇形浇口(短边) | 5 |
| 塑件嵌件(短边) | 8 |
于重要特征加密洒点
步骤3 在设定边界层网格参数时，选择BLM层数(网格型态)，并针对不同的对象属性，指定不同的边界层偏移比值。由于BLM层数越多，会使得BLM网格元素变得更扁，使得展弦比较差，建议同时要增加偏移比的值。同样地，偏移比也需要在表面网格相对较小时提高，才能保持相似的有效边界层厚度，如下图所示。
注：BLM层数上限可以在设定(使用者偏好)中提高到11，但有可能导致部分情形下即使提高了BLM偏移比，最后实体网格仍质量不佳(展弦比太小)。
注：在网格曲线栏可以设定线对象(流道或冷却水路)的网格结构。
针对不同的对象属性设置不同的BLM层数及偏移比
