温度差异效应(Differential Temperature Effect)^注1与收缩差异效应(Differential Shrinkage Effect)^注2为影响塑件变形的两个主要原因。若能分析这两种因子对塑件产品的影响，对于解决翘曲问题将会有很大的帮助。为了提升翘曲分析准确度，Moldex3D R13在翘曲分析新增这项分析功能，让产品设计者能够解析温度差异效应和收缩差异效应的位移，更精准判断造成翘曲的因素，提升开模成功率。以下将说明操作设定步骤：

Step 1: 在计算参数(Computation Parameter)设定窗口中，点选翘曲变形页面，接着勾选考虑温度差异效应与区域收缩差异分析(Consider differential temperature and shrinkage analysis)。

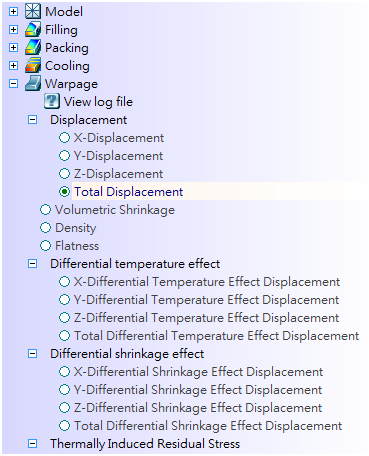

Step 2: 分析完成后，在分析结果的翘曲变形(Warpage)项目中，将显示考虑温度差异效应与区域收缩差异分析后的翘曲情形。

未勾选「考虑温度差异效应与区域收缩差异分析」	勾选「考虑温度差异效应与区域收缩差异分析」

Step 3: 以下图齿轮的分析结果为例，总区域收缩差异效应位移(Total Differential Shrinkage Effect Displacement)对于翘曲的影响，显然大于总温度差异效应位移(Total Differential Temperature Effect Displacement)的影响，因此可以判断收缩差异效应位移会是改善翘曲的首要考虑项目。

总温度差异效应位移	总区域收缩差异效应位移

注1. 温度差异效应位移为计算厚度方向上的体积收缩率与平均体积收缩率之差异，此结果反应出对象在厚度方向翘曲的趋势。

注2. 收缩差异效应位移为计算厚度方向上的平均体积收缩率分布，此结果反应出对象收缩或膨胀的趋势。
