Moldex3D 提供充填过程中，含纤塑料于料管与模穴的纤维断裂行为预测。可于机台模式中设定螺杆信息；于CAE模式则以程序内定值为螺杆条件。

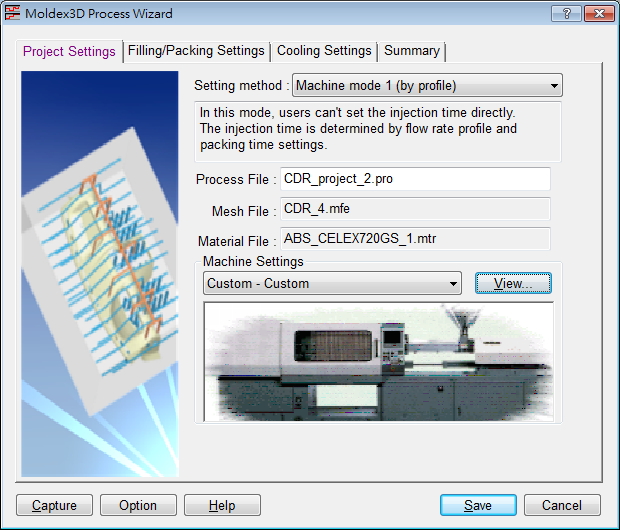

步骤一：在项目设定页面中选择机台模式与机台型号。

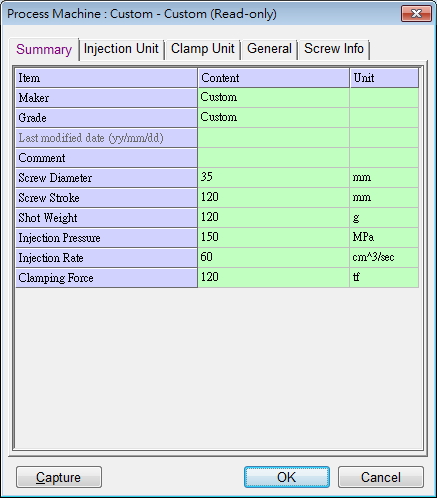

步骤二：确认机台条件中的螺杆信息。

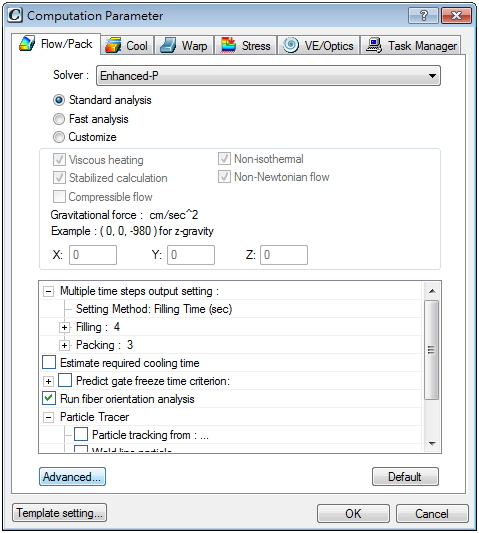

步骤三：在计算参数设定中的充填/保压页面点选进阶选项。

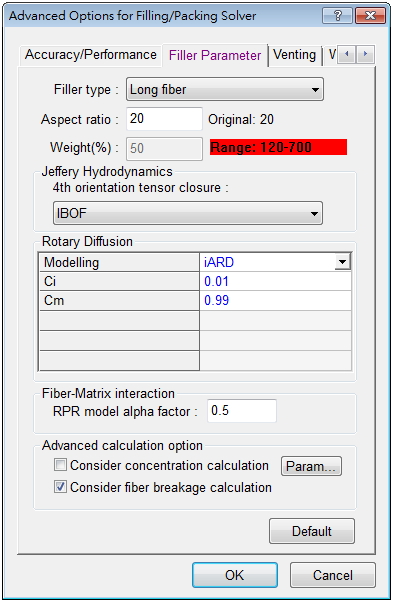

步骤四：在填充料参数中设定充填物种类与信息，并于进阶计算选项中选取考虑纤维断裂计算，开启参数设定。

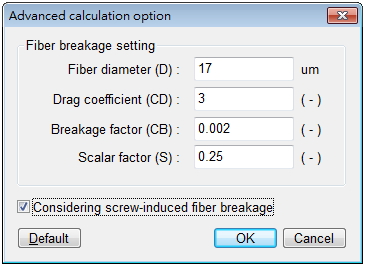

步骤五：输入适当纤维信息或保留默认参数，勾选考虑螺杆导致之纤维断裂进行分析计算。

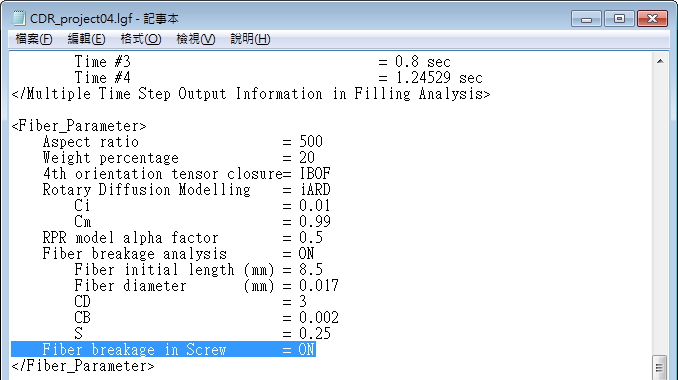

另外可于充填分析纪录文件(*.lgf)中检查此功能，若讯息” Fiber breakage in Screw = on”，表示考虑螺杆导致之纤维断裂将于分析计算中被启动。
计算完成后，纤维字段的分析结果中会出现平均纤维长度与螺杆导致之纤维断裂平均长度项目。

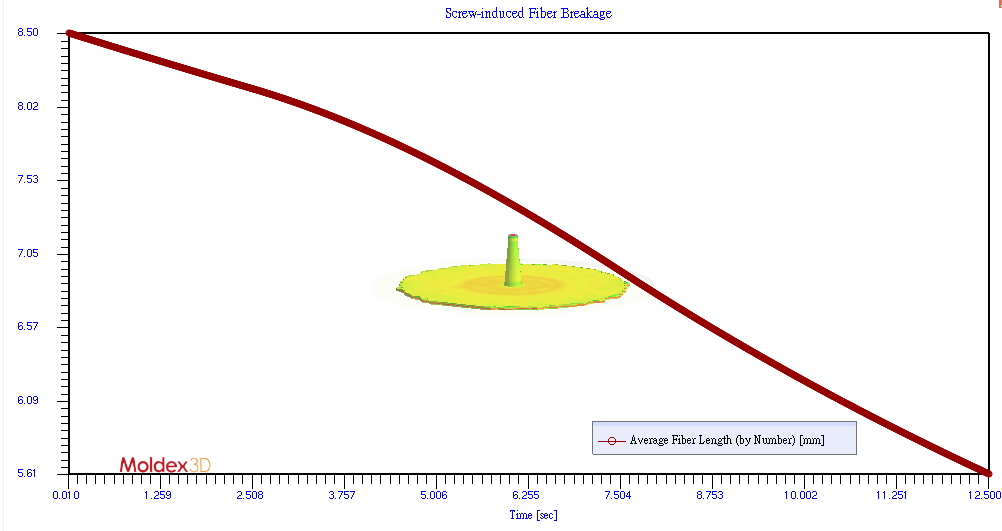

如下图，纤维原长8.5 mm，经由螺杆导致之纤维断裂分析，得到纤维数量平均长度随时间递减至5.6 mm。

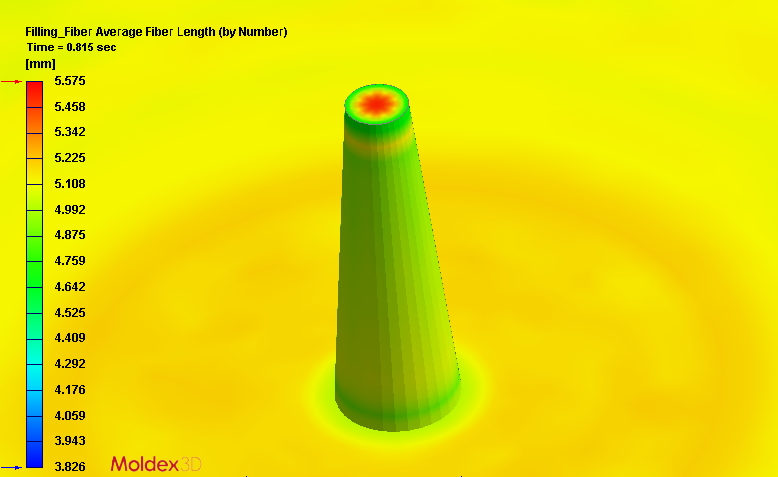

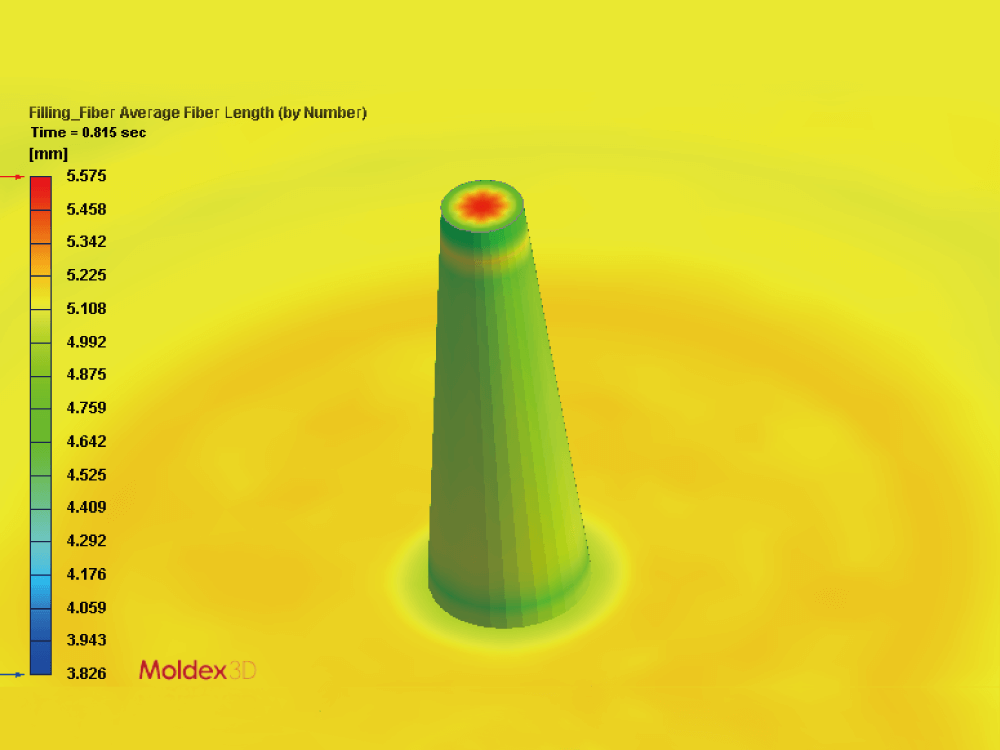

因此含纤塑料经过螺杆行程后，进浇点之初始纤维长度为5.6 mm，而非原始纤维长度8.5 mm。

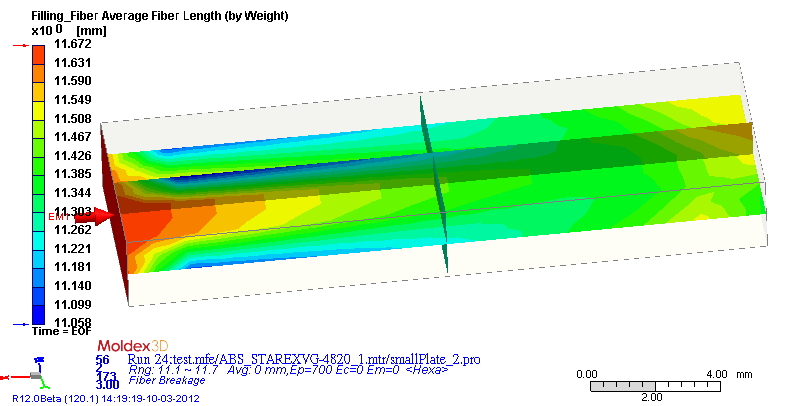

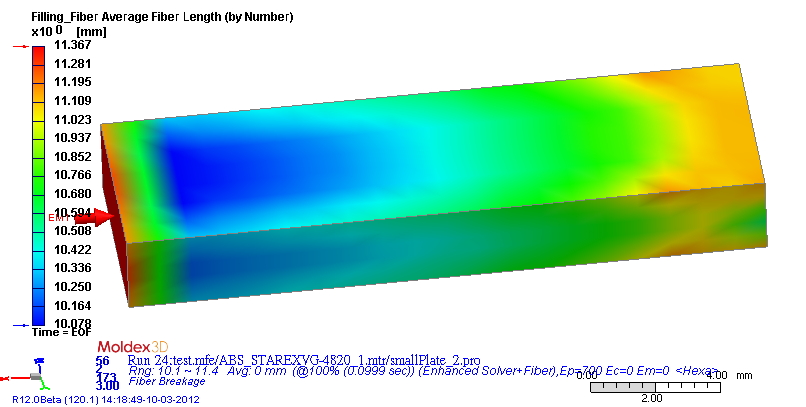

纤维长度分析结果依定义不同表示为数量平均或重量平均长度(如下图)，此结果可检视充填造成的纤维断裂，与浇口附近的纤维长度分布。另外Moldex3D R13暂不考虑纤维长度分布对产品机械性质的影响。
