如何利用Moldex3D MuCell®模块仿真「抽芯」技术

in 产品技巧 on 4 月 17, 2014

Moldex3D MuCell® 仅支援Solid网格。Moldex3D MuCell® 操作步骤与其他基本模块的操作步骤相似。请参照下面所列的步骤来设定模拟「抽芯」技术:

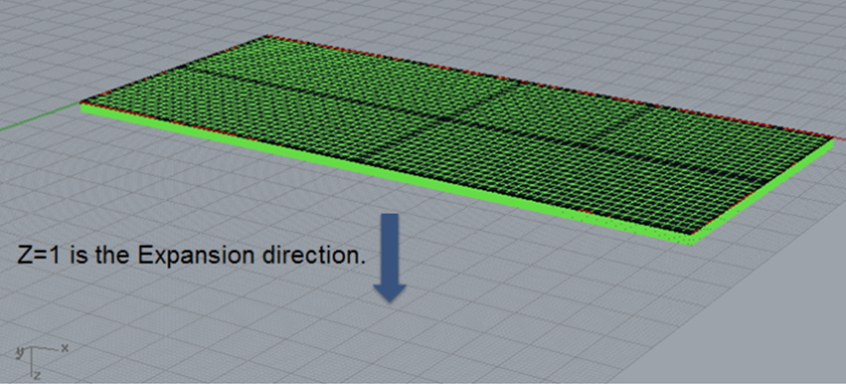

首先使用者可以利用Moldex3D Mesh 来建立其几合模型的网格。模型网格建立后,需要定义移动面(即模具移动面)。在这个例子中,我们定义了移动面的方向为Z =1。

using-moldex3d-mucell-module-to-simulate-core-back-technique-1

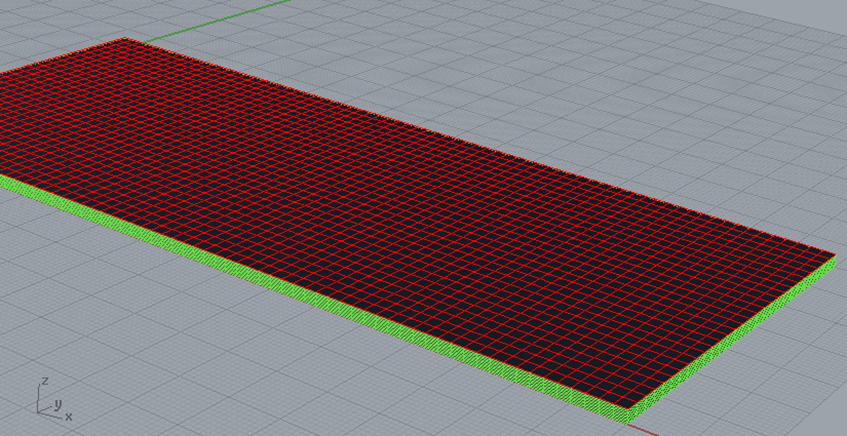

下图用红色标示的网格为移动面,接下来点选位于屏幕右下角的 using-moldex3d-mucell-module-to-simulate-core-back-technique-2 . 的图示。点选后,屏幕会出现 using-moldex3d-mucell-module-to-simulate-core-back-technique-3 的选项,请点选using-moldex3d-mucell-module-to-simulate-core-back-technique-4 .

using-moldex3d-mucell-module-to-simulate-core-back-technique-5

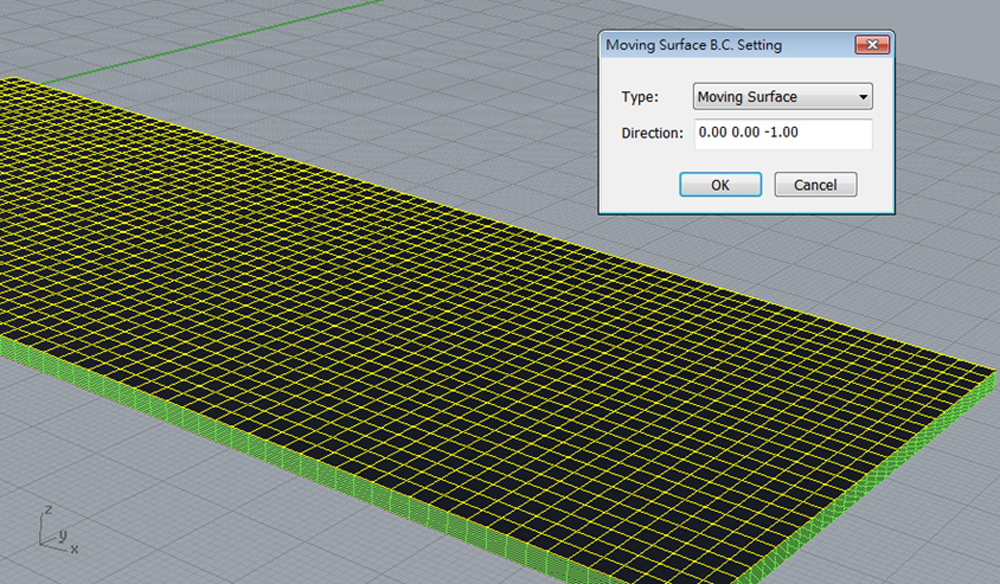

当移动面Moving Surface B.C. 的设定接口出现时,请定义方向为“0.00 0.00 -1.00.”此设定表示模具的移动面(moving surface)在抽芯制程做动时将于z= 1的方向移动。

using-moldex3d-mucell-module-to-simulate-core-back-technique-6

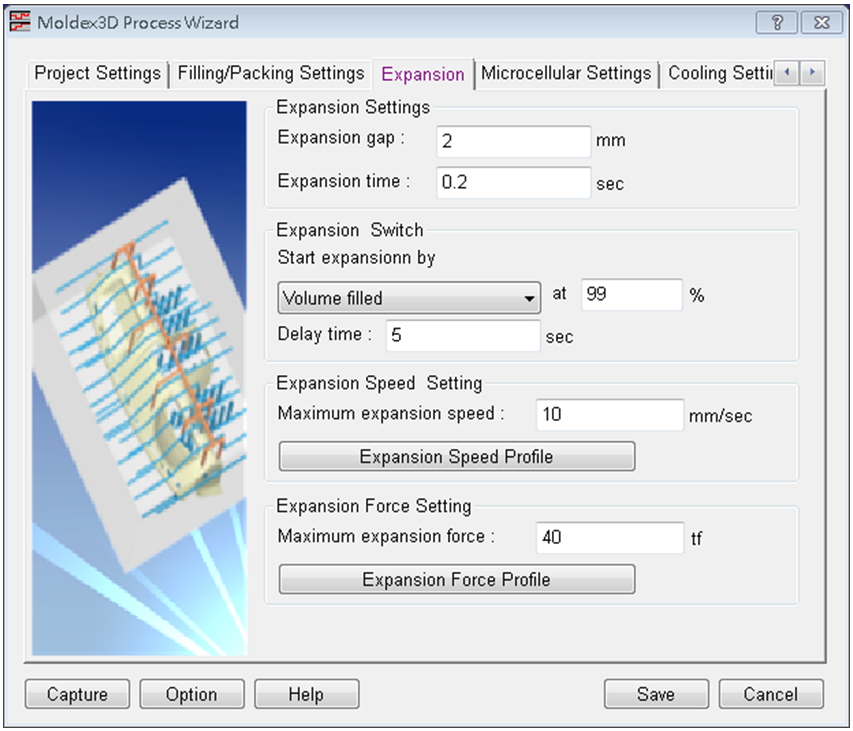

抽芯膨胀设定参数为抽芯移动距离和抽芯时间,这是根据抽芯制程设计而定义。

using-moldex3d-mucell-module-to-simulate-core-back-technique-7

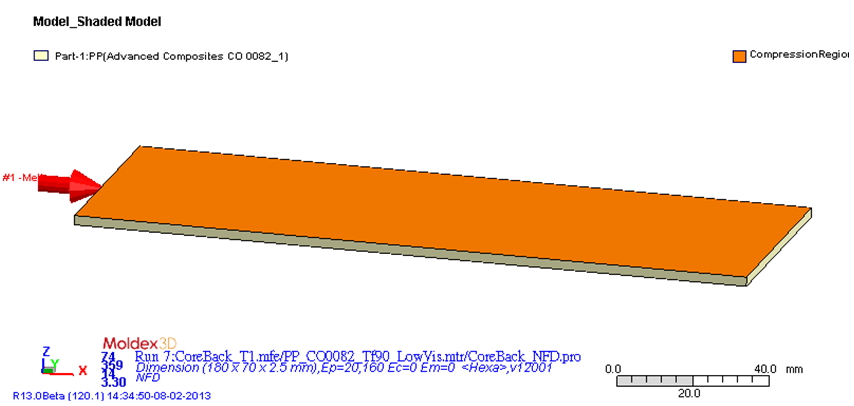

一旦汇入包括移动面定义的网格档案(*.mfe);抽芯面区域将如橙色所标示出现在项目中。

using-moldex3d-mucell-module-to-simulate-core-back-technique-8
